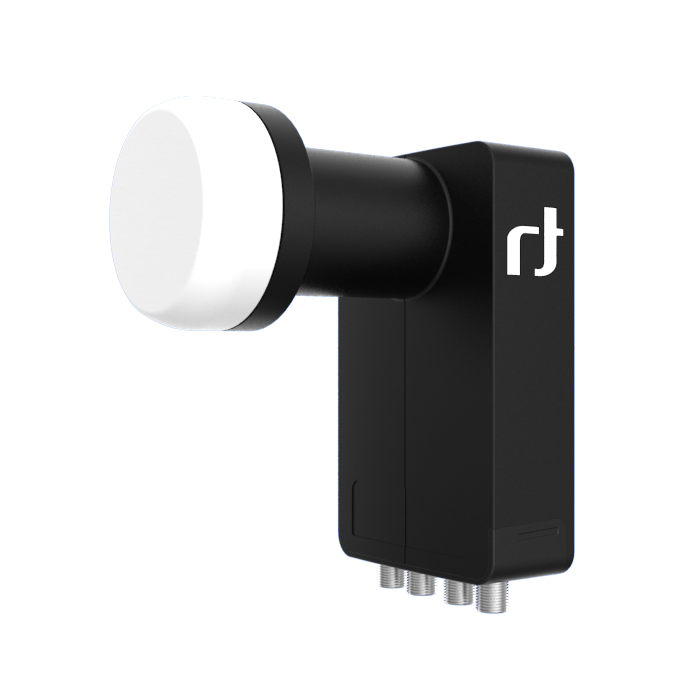

Technische Daten Quad LNB :
| Eingangsfrequenzbereich Tiefband | 10.7 GHz ~ 11.7 GHz |
| Ausgangsfrequenzbereich Tiefband | 950 MHz ~ 1950 MHz |
| Oszillatorfrequenz (LO) Tiefband | 9.75 GHz |
| Eingangsfrequenzbereich Hochband | 11.7 GHz ~ 12.75 GHz |
| Ausgangsfrequenzbereich Hochband | 1100 ~ 2150 MHz |
| Oszillatorfrequenz (LO) Hochband | 10.6 GHz |
| Rauschmaß | 0.2 dB typ. (0.7 dB Max.) |
| Oszillator (LO) Temperaturdrift (25 °C) | ± 3.0 MHz max. |
| LO Genauigkeit @ 25° C | ± 1.0 MHz max. |
| Oszillator (LO) Phasenrauschen (10 kHz) | -85 dBc/Hz |
| Verstärkung | 55 dB min. |
| Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) | ± 0.75 dB |
| Verstärkungsschwankung (im Vollband) | ± 4 dB max. |
| Spiegelfrequenzunterdrückung | 40 dB min. |
| 1 dB Kompressionspunkt (am Ausgang) | 0.0 dBm min. |
| Übersprechen | 22 dB min. |
| Kontrollsignal Ca (V) | 11.0 V ~ 14.0 V |
| Kontrollsignal Cb (H) | 16.0 V ~ 20.0 V |
| Kontrollsignal Cc (Bandumschaltung) | 22 kHz ± 4 kHz |
| Ausgang VSWR | 2.5 : 1 |
| Bandinterne Störung | -60 dBm max. |
| Stromaufnahme | 200 mA max. (11 VDC ~ 20 VDC) |
| Betriebstemperatur | -30 °C ~ +60 °C |
| Ausgangsimpedanz | 75 Ω (F-type) |
| Ausgangsanschluss | F-Type (female) |
| Gewicht | 243 g |
