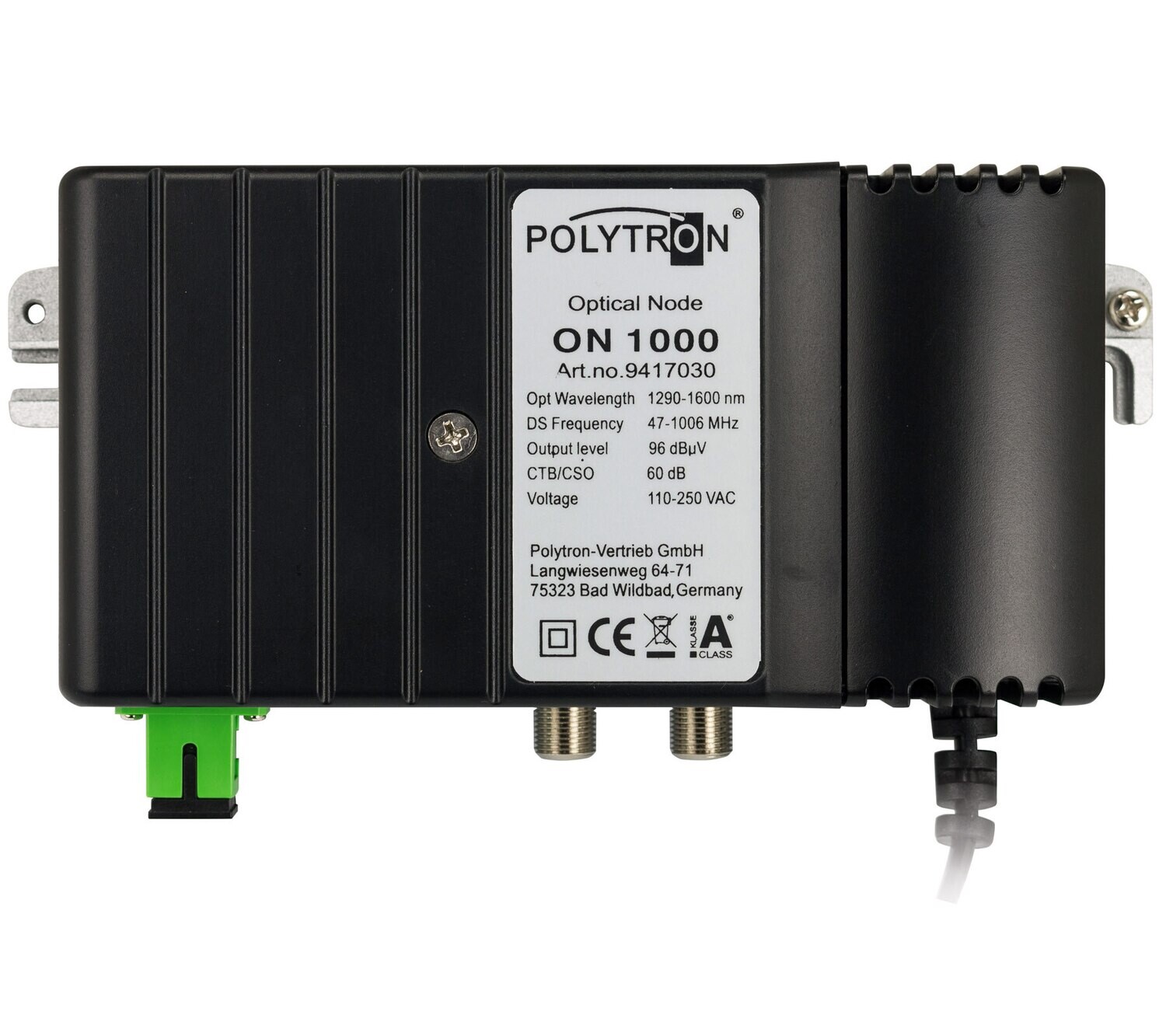

Optischer Node ON-Serie, ohne Rückkanal, 96 dBµV, ortsgespeist.
Der optische Node ON 1000 vereint die erfolgreiche Technologie eines POLYTRON HF-Verstärkers mit optischem Komponenten. Der Node erfüllt durch seine modulare Gestaltung alle Anforderungen für hoch entwickelte Netzwerke.
Anwendung:
Im optischen Verteilnetz übernehmen die optischen Nodes die Rückumwandlung der optischen in elektrische Signale und versorgen gleichzeitig als BK-Verstärker die lokale Hausanlage.
| Technische Daten / Specifications | ||
| Typ / Type |
ON 1000
|
ON 1065
|
| Artikelnummer / Article no. |
9417030
|
9417020
|
| Vorwärtskanal / Downstream | ||
| Wellenlänge / Wavelength |
1290-1600 nm
|
|
| Optischer Stecker / Optical connector |
SC / APC
|
|
| Frequenzbereich / Frequency range |
47-1006 MHz
|
85-1006 MHz
|
| Eingangsleistung optischer Betrieb | ||
| Operating optical input power |
+2 bis -6 dBm
|
|
| Ausgangspegel / Output level | ||
| CENELEC 42 Kanal / channel flat |
96 dBµV
|
|
| Testpunkt / Test point downstream |
-20 dB
|
|
| Rückkanal / Return path | ||
| Laser |
FP: 1310 nm
|
|
| Optische Leistung / Optical power |
0 dBm
|
|
| HF-Eingangspegel / RF input level |
75-95 dBµV
|
|
| HF-Bandbreite / RF bandwidth |
5-65 MHz
|
|
| Test Punkt / Test point upstream |
-20 dB
|
|
| Allgemein / General | ||
| Stromversorgung / Power supply |
110-250 V~
|
|
| Leistungsaufnahme / Power consumption |
8 W
|
9 W
|
| Maße (B x H x T) / Dimensions (W x H x D) |
175 x 95 x 53 mm
|
|
| Gewicht / Weight |
0,68 kg
|
|
