Der Rückumsetzer OPM-QTS bildet die Abschlusseinheit des Glasfasernetzes

und wandeln das Lichtwellen-Signal zurück in das ursprüngliche

SAT-Signal mit Terrestrik.

Der Quattro-Rückumsetzer OPM-QTS gibt

die vier Sat-Ebenen HH, VH, HL und VL als auch ein terrestrisches Signal

aus und ermöglicht somit den direkten Anschluss einer

Multischalter-Anlage.

Der Rückumsetzer kann von der

angeschlossenen Multischalteranlage mit Strom versorgt werden, somit ist

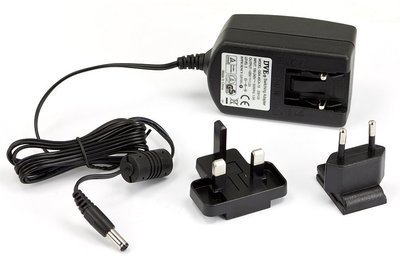

eine ortsunabhängige Installation möglich. Alternativ gewährleistet ein

20 V DC Netzteil die Stromversorgung.

Technische Daten:

• Optischer Eingangspegel / Wellenlänge: -15 bis 0 dBmW / 1100nm bis 1650nm
• Anschluss am opt. Eingang: 1 x FC/PC
• Eingangsfrequenzbereich (HF): 0,95 - 5,45 GHz
• Ausgangsfrequenz Sat: 950 - 2150 MHz
• Ausgangsfrequenz Terrestrik (FM/DAB/DTT): 88 - 108 MHz, 174 - 240 MHz, 470 - 862 MHz
• Ausgangspegel Sat: ~ 70 dBµV AGC geregelt
• Ausgangspegel Terrestrik: ~ 68 dBµV AGC geregelt
• Anschlüsse am Ausgang: 5 x F-Buchse (VL, HL, VH, HH, FM/DAB/DTT)
• Spannungsversorgung: 10 V - 20 V, Über Multischalter oder über externes Netzteil (nicht im Lieferumfang)
• Abmessung: 109 x 136 x 50 mm
• Betriebstemperatur: -15 bis 55° C
• Gewicht: ca. 0,8 kg
