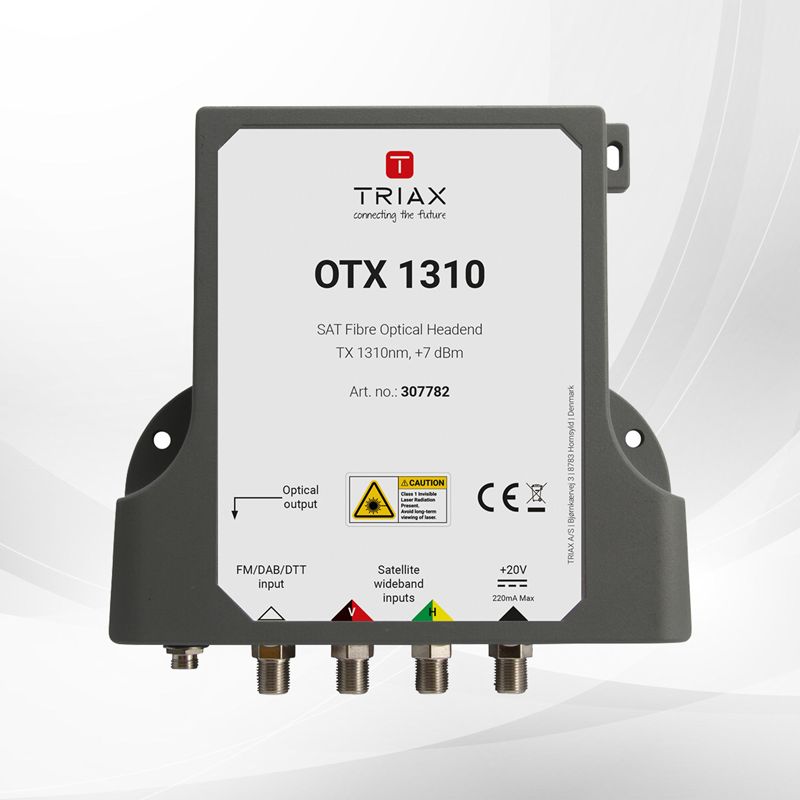

Das OTX 1310 SAT Glasfaser-Kopfstellen-Kit besteht aus dem Breitband-LNB TWB 40 und dem OTX 1310 SAT Glasfaser-Sender inklusive Netzteil. Diese Kopfstelle ermöglicht die Verteilung der vertikalen und horizontalen SAT-Breitbandsignale in Kombination mit terrestrischen Rundfunkkanälen über ein Glasfasernetz an eine große Anzahl von Gebäuden und Haushalten.
Die TWB 40 sollte auf einer TRIAX-Antenne mit einem Durchmesser von 85–120 cm installiert werden. Die OTX-Sendeeinheit kann im Innen- oder Außenbereich montiert werden. Eine spezielle Halterung für die Mastmontage kann als OTX-MB (307789) bestellt werden.
Der OTX-Sender verfügt über zwei koaxiale HF-Eingänge zum Anschluss an die vertikalen und horizontalen SAT-IF-Signalkabel des Breitband-LNB. Die Spannungsversorgung des LNB erfolgt über den V-Anschluss (+12 V) und den H-Anschluss (+20 V). Hinweis: Der LNB TWB 40 nutzt den V-Anschluss ausschließlich für die Gleichstromversorgung. Die OTX-Sendereinheit selbst besteht aus dem Frequenzstacker für die SAT-IF-Bänder H und V sowie das TER-Band und dem Lasersender. Die OTX-FO-Kopfstelle kann ein PON (Passives Optisches Netzwerk) mit bis zu 32 optischen Abzweigen ansteuern, an die die optischen TRIAX-Umsetzer TVQ 06, TVC 06 und TOM 08 M/S direkt angeschlossen werden können.
Der mit einem 1310-nm-Lasersender ausgestattete OTX 1310 ist die kostengünstigste Variante innerhalb der OTX-Familie und unterstützt die oben beschriebenen Standardanwendungen. Das optische Netzwerk kann durch den Einsatz aktiver TRIAX FO-Repeater OTO 32 (307787) deutlich erweitert werden.
