Kaskaden Multischalter zur Verteilung von 16 SAT-ZF-Ebenen und terrestrischen Signalen.

• 16 SAT und 1 terrestrischer Eingang
• hohe Energieeffizienz
• integrierter Verstärker um Kabeldämpfung zu kompensieren
• Umschaltkriterien 14/18 V, 0/22 kHz and DISEqC 1.0
• hohe Rückflussdämpfung
• hohe Entkopplung der Ebenen
• Netzteil PMP-NG 15/3300 wird 1x in der Kaskade benötigt

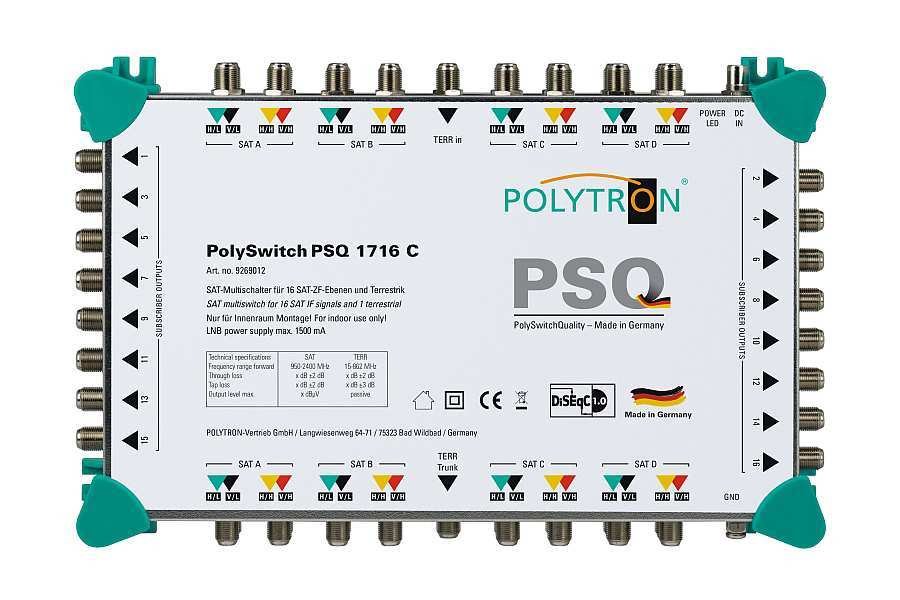

Typ PSQ 1716 C

Eingänge:
16 SAT, 1 TERR

Ausgänge:
16

Durchgangsdämpfung SAT 950-2150 MHz:
-1...-3 dB +/-2 dB

Durchgangsdämpfung TERR 40-862 MHz:
-2...-5 dB +/-2 dB

Abzweigdämpfung SAT 950-2150 MHz:
-3...0 dB +/-2 dB

Abzweigdämpfung Terr. 40-862 MHz:
27 dB +/-3 dB

Schaltkriterien:
14 V / 18 V / 0/22 kHz / DiSEqC 1.0

Entkopplung Horizontal / Vertikal:
> 30 dB

Entkopplung SAT / Terrestrisch:
> 30 dB

Eingangspegel max.:
SAT: 95 dBµV ; TERR: 95 dBµV

Stromaufnahme je Receiver:
ca 65 mA

Stromversorgung Fernspeisung:
max. 1500 mA

Betriebstemperatur:
0...55 °C

Maße (B x H x T):
189 x 291 x 63 mm
