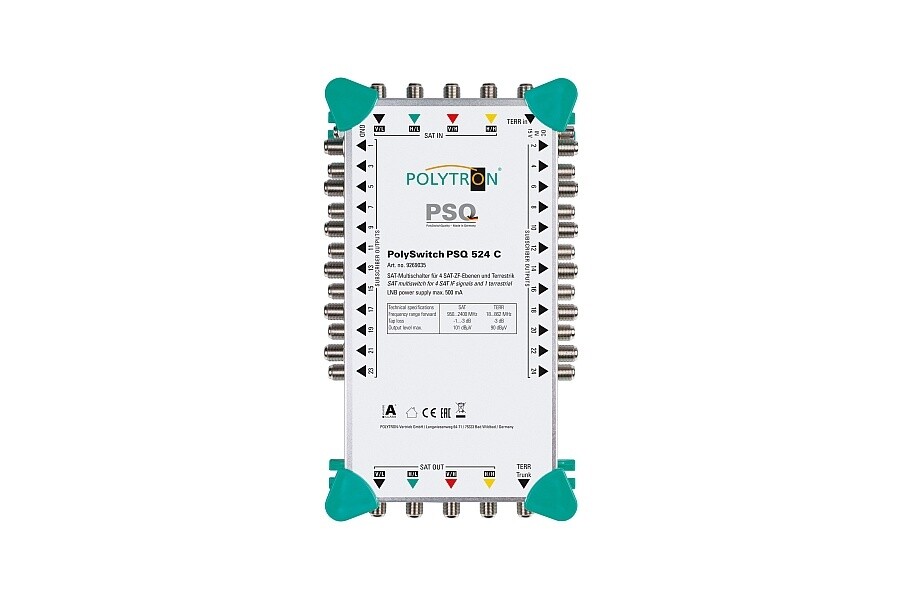

Kaskaden-Multischalter PSQ-Serie 5 IN, 24 Teilnehmer, F-Anschlüsse.

Kaskadenmultischalter zur Verteilung von 4 SAT-ZF-Ebenen und terrestrischen Signalen.

• 4 SAT und 1 terrestrischer
• Eingang
• hohe Energieeffizienz
• integrierter Verstärker um Kabeldämpfung zu kompensieren
• Umschaltkriterien 14/18 V,0/22 kHz
• hohe Rückflussdämpfung
• hohe Entkopplung der Ebenen

Eingänge:
4 SAT, 1 TERR

Ausgänge:
24

Durchgangsdämpfungdämpfung SAT 950-2150 MHz:
-2... -6 dB +/- 2 dB

Durchgangsdämpfungdämpfung TERR. 47-862 MHz:
-2 dB +/- 2 dB

Abzweigdämpfung SAT 950-2150 MHz:
-4... 1 dB +/- 2 dB

Abzweigdämpfung TERR. 47 – 862 MHz:
-2 dB +/- 2 dB

Schaltkriterien:
14 V / 18 V / 0/22 kHz

Entkopplung Horizontal/Vertikal:
> 30 dB

Entkopplung SAT/Terrestrisch:
> 30 dB

Eingangspegel:
SAT: 95 dBµV ; TERR: 95 dBµV

Stromaufnahme je Receiver:
29...38 mA

Stromversorgung Fernspeisung:
max. 1000 mA

Betriebstemperatur:
0...55 °C

Maße (B x H x T)
240 x 140 x 63
